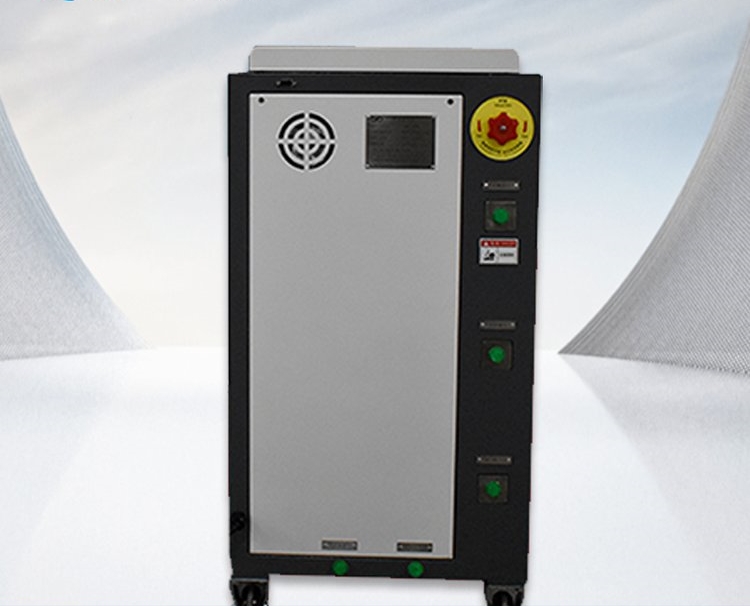

晶圓測試溫控系統是半導體制造過程中的一部分，負責控制晶圓在測試過程中的溫度，以確保測試結果的準確性和可靠性。其關鍵組件包括溫度傳感器、加熱器、冷卻器、控制器、數據采集系統和人機界面等。這些組件共同協作，實現了對晶圓溫度的準確控制，確保了半導體制造過程中的測試質量和效率。
　　1.溫度傳感器：溫度傳感器是核心組件之一，它用于實時監測晶圓的溫度。常見的溫度傳感器有熱電偶、熱敏電阻和紅外傳感器等。這些傳感器可以將晶圓的溫度信號轉換為電信號，然后通過數據采集系統傳輸給控制器進行處理。
　　2.加熱器：加熱器是另一個關鍵組件，它負責為晶圓提供所需的熱量。加熱器通常采用電阻加熱、電磁加熱或微波加熱等方式，可以根據需要調節加熱功率，以實現對晶圓溫度的準確控制。
　　3.冷卻器：冷卻器是用于降低晶圓溫度的組件。當晶圓在測試過程中產生過多的熱量時，冷卻器可以迅速將多余的熱量帶走，以防止晶圓過熱。常見的冷卻器有風冷和水冷兩種方式。

　　4.控制器：控制器是指揮中心，它根據預設的溫度程序和實際的溫度反饋，自動調節加熱器和冷卻器的輸出，以實現對晶圓溫度的準確控制?？刂破魍ǔ２捎梦⑻幚砥骰驍?shù)字信號處理器（DSP）作為核心，可以實現多種控制算法，如比例-積分-微分（PID）控制、模糊控制和神經網絡控制等。
　　5.數據采集系統：數據采集系統負責收集溫度傳感器、加熱器和冷卻器等組件的輸入信號，并將其傳輸給控制器進行處理。數據采集系統通常包括模擬-數字轉換器（ADC）、數據存儲器和通信接口等部件。
　　6.人機界面（HMI）：人機界面是用戶操作界面，它提供了友好的操作界面和豐富的信息顯示功能，方便用戶進行參數設置、狀態監控和故障診斷等工作。
